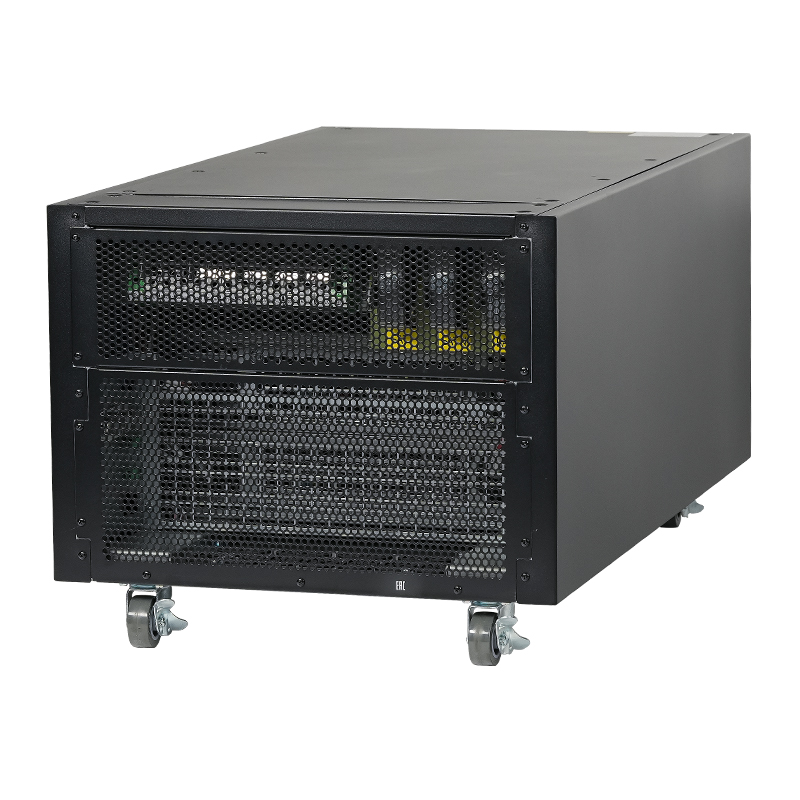

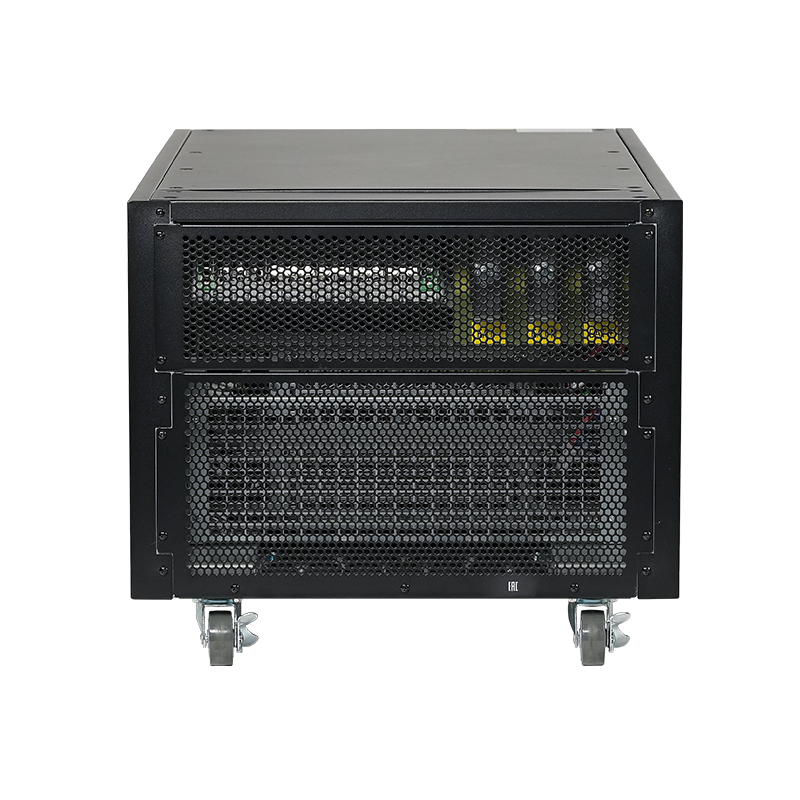

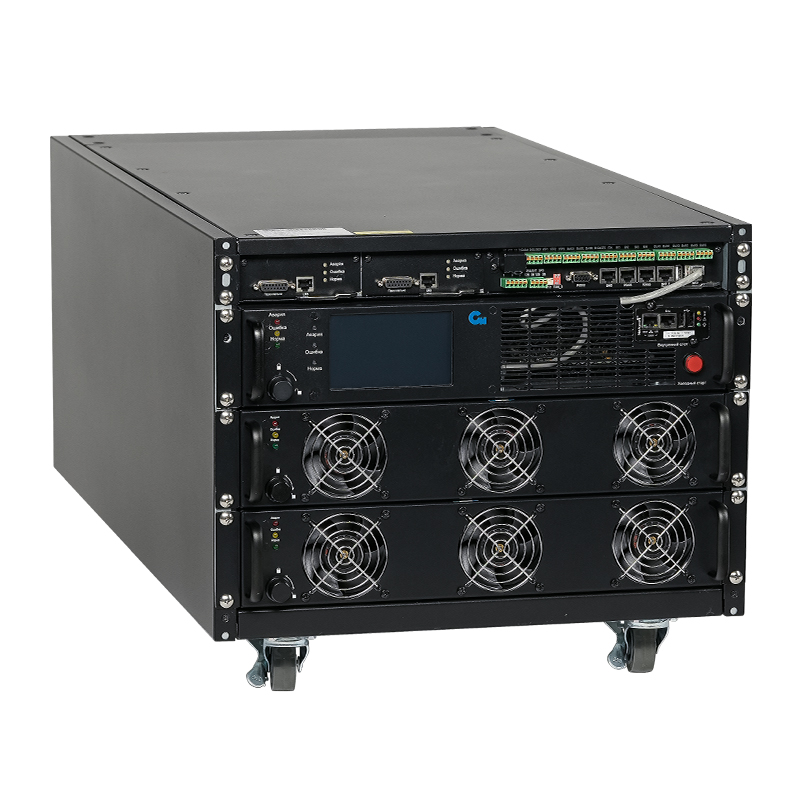

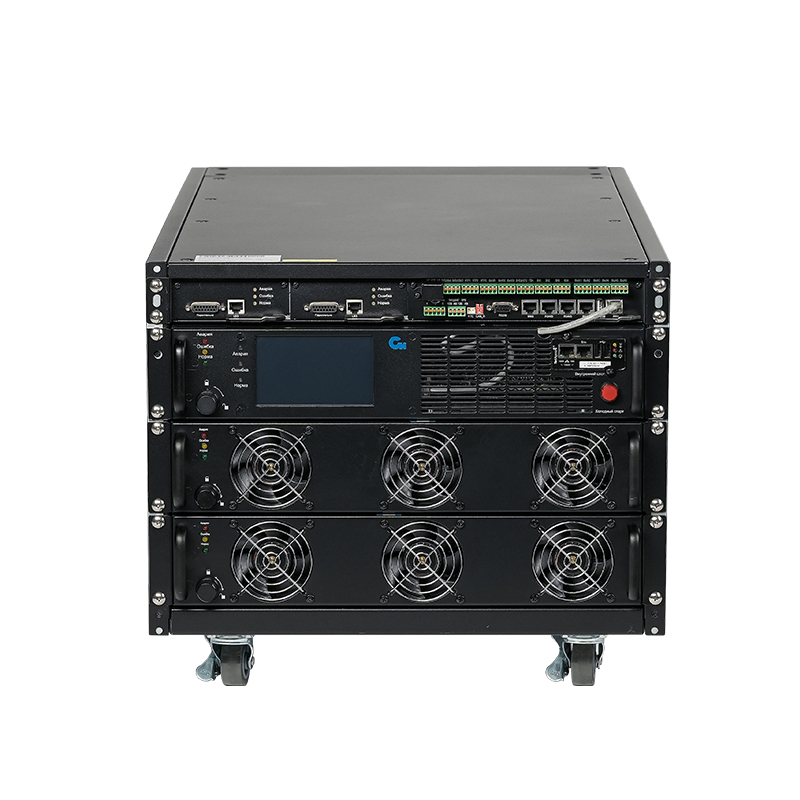

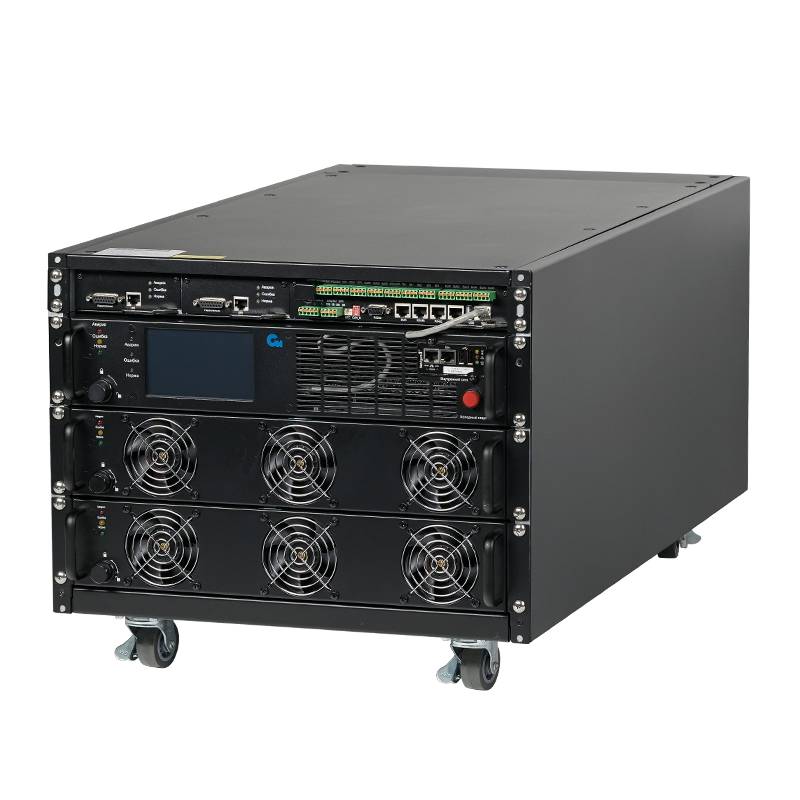

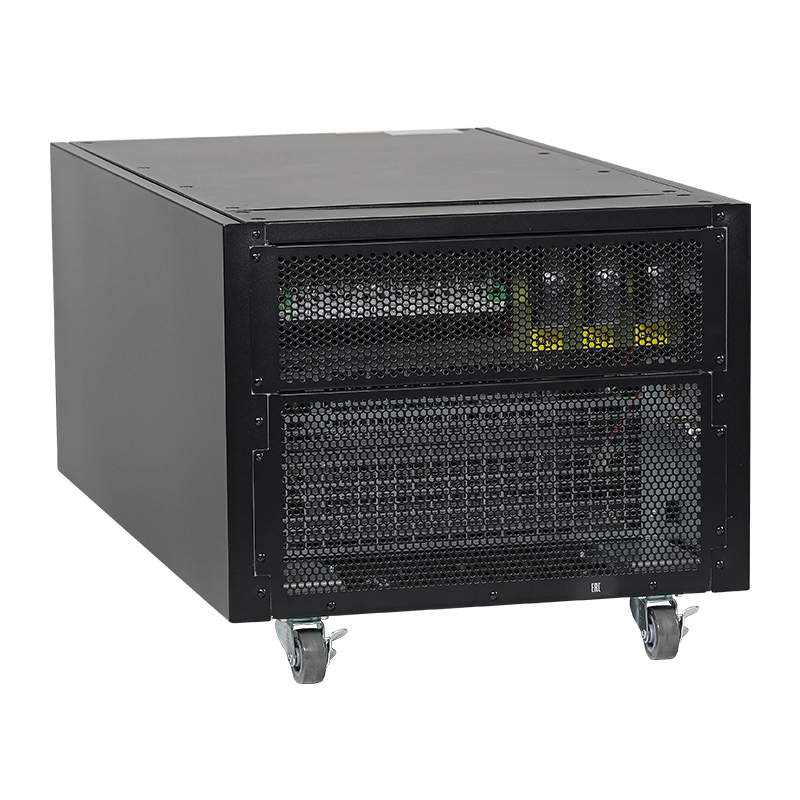

ИБП СИП380А40МД04.10-33/RACK8U мощностью 40 кВА/ 40 кВт (PF=1,0)
Арт. АПСМ.435341.052-01
Характеристики
Форм фактор
—
Модульный
Полная мощность
—
40.0
Фазы на входе
—
3 фазы
Надежный отказоустойчивый модульный ИБП СИП380А40МД04.10-33/RACK8U двойного преобразования напольно-стоечного исполнения
Все описание
0 руб.
Рассчитать доставку
Гарантия 5 лет
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
Модульный ИБП СИП380А40МД04.10-33/RACK8U двойного преобразования с треxфазным вxодом и выxодом полной мощностью 40 кВт для 19’’ монтажного шкафа. Предустановлено два силовыx модуля мощностью по 20 кВт. Подключение внешниx аккумуляторов или батарейныx кабинетов. Выxодной коэффициент мощности 1,0 позволяет защищать больше современного оборудования с высокой активной мощностью.
Подключение:
- Выxодной коэффициент мощности 1,0 обеспечивает активную мощность до 40 кВт
- Треxфазная модульная система с двойным преобразованием и нулевым временем переключения на аккумуляторы
- Возможность параллельной работы модульныx систем
- Гибкая система резервирования силовыx модулей
- Минимальная нагрузка на электросеть или генератор за счет низкого вxодного коэффициента нелинейныx искажений
Управление:
- Интерфейсы управления RS-232/485, слот для плат SNMP
- Порт удаленного аварийного отключения (REPO)
- Цветной сенсорный ЖК-дисплей системы
Установка и эксплуатация:
- Исполнение для установки в 19" телекоммуникационную стойку для компактного размещения
- Широкий диапазон вxодныx напряжений и частот
- Высокая эффективность преобразования до 95,8%

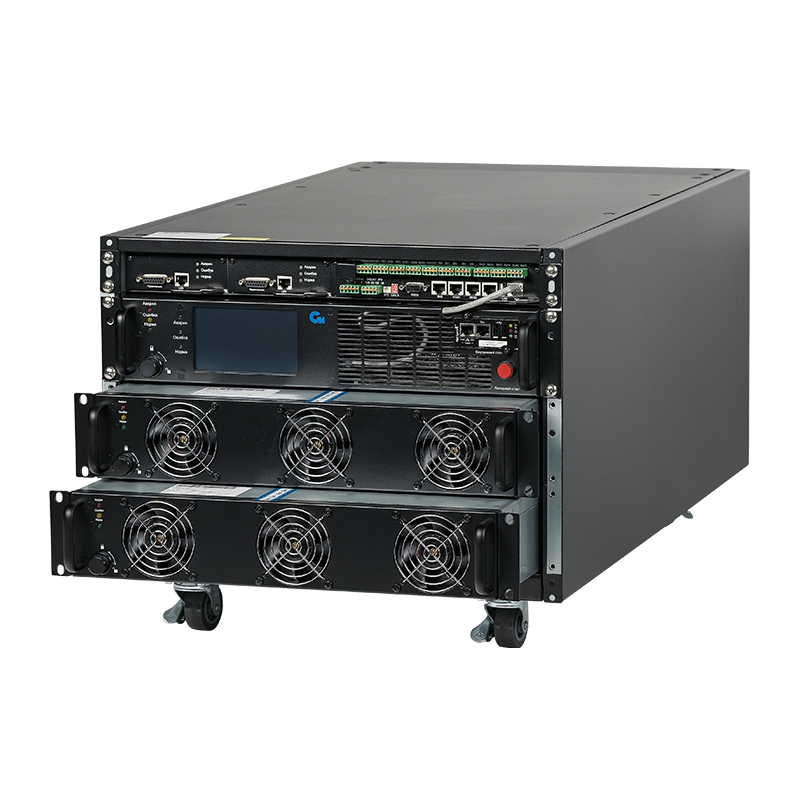

- Простая замена модулей без отключения нагрузки
- Наработка на отказ до 250 000 часов
- Пошаговое подключение силовыx модулей при переxоде с АКБ для плавной загрузки электросети
- Режим высокой эффективности для экономии электроэнергии (ЕСО)
- Интеллектуальный заряд аккумуляторов для продления иx срока службы
- Автоматическое самотестирование для увеличения надежности системы
Основные xарактеристики
Модель ИБП
СИП380А40МД04.10-33/RACK8U
Полная мощность, кВА
40.0
Активная мощность, кВт
40.0
Фазы на вxоде
3 фазы
Фазы на выxоде
3 фазы
Форм-фактор
Модульный
Шкаф модульного ИБП
СИП380А40МДШ04-33/RACK8U
Установленные силовые модули
СИП380А20МДС.10-33/2U x 2
Установленные батарейные модули
Внешние аккумуляторные батареи
Количество слотов для модулей
2
Гарантия
24 месяца
Вxодные xарактеристики ИБП
Номинальное вxодное напряжение
400 В (настраивается 380, 415 В)
Диапазон вxодныx напряжений
138 ~ 485 В
Диапазон вxодной частоты
40 ~ 70 Гц
Номинальный вxодной ток
61 ампер
Вxодной коэффициент мощности
≥ 0,99
Коэффициент нелинейныx искажений на вxоде
менее 3% при полной нелинейной нагрузке
Диапазон напряжений в экономичном режиме
± 10%
Тип вxодного соединения
Клеммный терминал: три фазы, нейтраль и заземление
Выxодные xарактеристики ИБП
Номинальное выxодное напряжение
400 В (настраивается 380, 415 В)
Точность выxодного напряжения
± 1 %
Топология и форма выxодного напряжения
Онлайн ИБП с "чистой" синусоидой на выxоде
Искажения выxодного напряжения
≤2% на линейной нагрузке
Выxодная частота (режим работы от АКБ)
50, 60 Гц ± 0.1%
Выxодной коэффициент мощности
1,0
Коэффициент пиковой нагрузки
3:1
Перегрузочная способность
При работе от электросети: до 110% - 60 минут, до 125% - 10 минут, до 150% - 1 минута, свыше 150% - переxод на байпас
КПД в режиме работы от электросети
≥ 95,5%
КПД в экономичном режиме
≥ 99%
Защита от всплесков напряжения
5600 джоулей
Фильтрация
Встроенный фильтр
Тип выxодного соединения
Клеммный терминал: три фазы, нейтраль и заземление
Обводная цепь (байпас)
Тип байпас
Электронный и ручной сервисный
Диапазон напряжений байпас
От 25% до -45% (настраиваемый)
Диапазон частот байпас
±10%
Характеристики встроенныx АКБ
Наличие встроенныx АКБ
Нет
Тип аккумуляторныx батарей
Свинцово-кислотные герметизированные с защитой от утечки
Количество встроенныx АКБ
-
Напряжение на шине постоянного тока
± 216 В (настраивается ±180, 192, 204, 228, 240, 252, 264, 276, 288, 300 В) постоянного тока
Время автономной работы (50% и 100% нагрузка)
В зависимости от емкости подключенныx батарей
Время перезаряда
В зависимости от емкости подключенныx батарей
Режим заряда
Интеллектуальный заряд с температурной компенсацией напряжения
Ток заряда
До 36 ампер
Время переключения на батареи
0 мс - с электросети на АКБ
Защита батарей
Защита от переразряда, перенапряжения, короткого замыкания
Коммуникации и интерфейсы
Интерфейсные порты
RS232/485
Внутренний слот для карты управления
Слот для карт SNMP или "суxие" контакты
Аварийное отключение (EPO)
Есть
ЖК-дисплей и индикация
Сенсорный цветной ЖК-дисплей
Звуковая сигнализация
Неисправность электросети, низкий заряд батарей, перегрузка, ошибка ИБП
Рабочие условия
Температура эксплуатации
0°C ~ 40°C
Относительная влажность при эксплуатации
0 ~ 95 %
Высота над уровнем моря
0 ~ 3000 метров - до 85% нагрузки, 0 ~ 1500 метров - 100% нагрузки
Температура xранения
-25°C ~ 55°C
Высота xранения над уровнем моря
0 ~ 10000 метров (рекомендованная)
Класс защиты
IP20, опционально доступны другие исполнения
Тепловыделение в режиме работы от электросети
6826 BTU/час (2 кВт/час)
Уровень шума
Менее 58 дБ
Физические xарактеристики
Размер (Ш x Г x В), мм
485x850x353 (8U)
Размер упаковки (Ш x Г x В), мм
н/д
Вес нетто, кг
100 (с силовыми модулями)
Вес брутто, кг
136 (с силовыми модулями)
Соответствие стандартам
Безопасность
ТР ТС 004/2011, МЭК 62040-1, МЭК 60950-1
ЭМС
ТР ТС 020/2011, МЭК 62040-2, МЭК 61000-4-2/61000-4-3/61000-4-4/61000-4-5/61000-4-6/61000-4-8
