Измерительное оборудование: точность, надёжность и контроль качества связи
В телекоммуникационной отрасли и смежных сферах надёжность и эффективность работы напрямую зависят от точности измерений. Независимо от масштаба проекта — будь то построение магистральной линии связи или обслуживание локальной сети — важно иметь под рукой высокоточное и проверенное измерительное оборудование.
Современные приборы позволяют контролировать качество волоконно-оптических линий, определять уровень затухания, выявлять повреждения, настраивать оборудование и документировать результаты тестирования. Это важнейший элемент в арсенале каждого инженера, технического специалиста или подрядной организации, работающей в области ВОЛС, связи, энергетики и автоматизации.
Ключевые виды измерительного оборудования для ВОЛС и телекоммуникаций
Для качественного тестирования волоконной инфраструктуры требуется широкий спектр приборов. Рассмотрим основные категории.
Рефлектометры (OTDR)
Это один из ключевых инструментов при монтаже и диагностике волоконно-оптических линий. Он позволяет получить «карту» волокна, определить места стыков, сварок, изгибов и обрывов. Рефлектометрия необходима как при сдаче объектов, так и при аварийных работах.
Современные рефлектометры могут быть как переносными, так и лабораторными, оснащаться сенсорным дисплеем, функцией автоматического анализа, внутренней памятью и возможностью передачи данных через USB или по Wi-Fi.

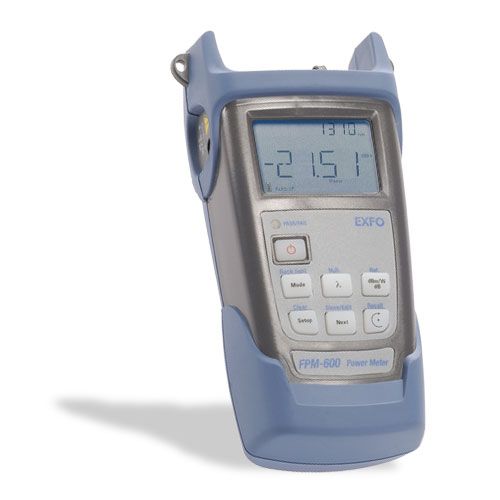

Измерители оптической мощности и источники излучения
Эта связка приборов позволяет точно определить уровень затухания в линии. Измеритель оптической мощности фиксирует сигнал, проходящий через волокно, а источник излучения генерирует стабильный свет на заданной длине волны. Такой комплект используется для проверки соответствия параметров линии заданным стандартам.

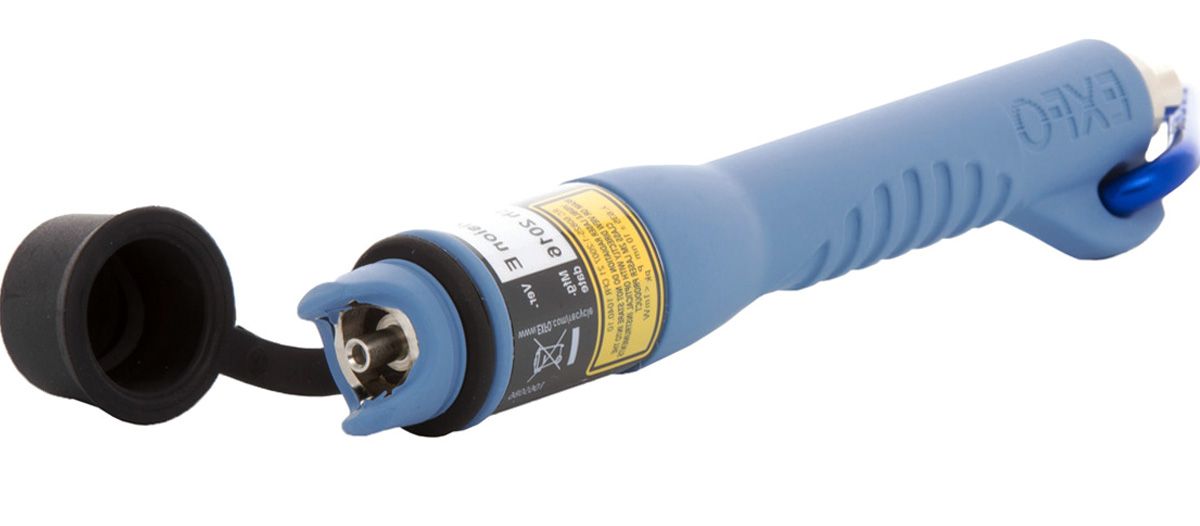

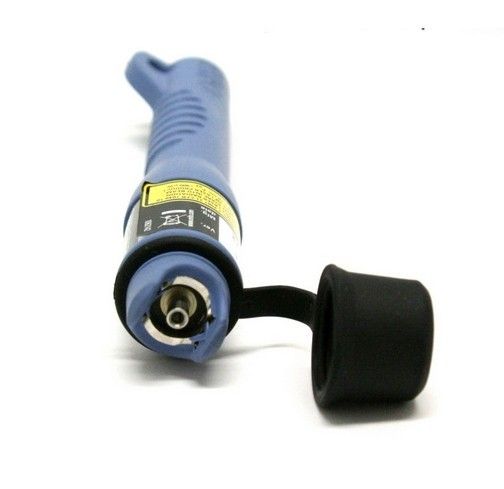

Оптические тестеры и визуальные локаторы повреждений
Эти устройства незаменимы для оперативной диагностики на месте. Оптический тестер — компактное решение для базовой проверки. Визуальный локатор (дефектоскоп) позволяет увидеть свечение через оболочку волокна — благодаря этому можно визуально обнаружить обрыв, изгиб или плохую сварку на участке до 5 км.
Модули и платформы EXFO
Для комплексных задач используются измерительные платформы с возможностью подключения различных модулей: OTDR, измерителей отражения, анализаторов спектра и других. Это профессиональные системы, ориентированные на подрядчиков, операторов связи и крупных инсталляторов.

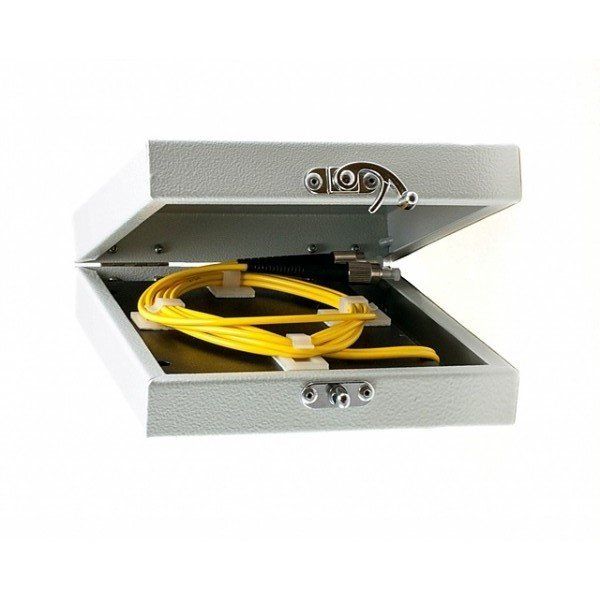

Компенсационные катушки и аттенюаторы
Компенсационные катушки используются в рефлектометрии для корректной оценки начального участка волокна. Оптические аттенюаторы позволяют симулировать затухание и тестировать оборудование на разных уровнях сигнала. Особенно актуальны для лабораторий и при настройке активного оборудования.
Специализированные измерительные приборы: от ADSL до E1
Кроме оптического тестирования, существуют узкоспециализированные приборы, необходимые для обслуживания медных линий, цифровых потоков и протокольных соединений:
- Тестеры и анализаторы ADSL — для настройки xDSL-сетей, определения параметров линии и поиска неисправностей.
- Измерительное оборудование для потоков E1 — для мониторинга и настройки цифровых каналов связи, особенно актуально в инфраструктуре операторов.
- Анализаторы Gigabit Ethernet — определяют параметры сетевого соединения, пропускную способность, потери пакетов и другие характеристики.
- Тестовые телефонные трубки — используются при проверке аналоговых и цифровых линий, позволяют проверять наличие сигнала и выполнять базовую диагностику.
Микроскопы и идентификаторы волокон: контроль на микроуровне
Оптические микроскопы применяются для визуального контроля торцов волокон и состояния соединителей. Загрязнение, трещины и сколы на коннекторах — частая причина ухудшения сигнала. Микроскоп позволяет обнаружить проблему до сварки или подключения оборудования.

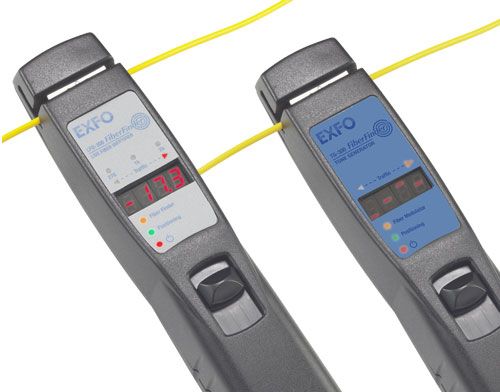

Идентификаторы активных волокон позволяют определить, есть ли сигнал в волокне без его повреждения. Это незаменимый прибор при работе с уже действующими сетями, особенно в условиях, где недопустимо отключение.
Комплексные наборы и аксессуары для измерительного оборудования
Для удобства работы и сокращения времени на подготовку на рынке представлены готовые наборы инструментов и аксессуаров:
- Чехлы, кейсы и сумки для хранения оборудования;
- Адаптеры, зарядные устройства, сменные батареи;

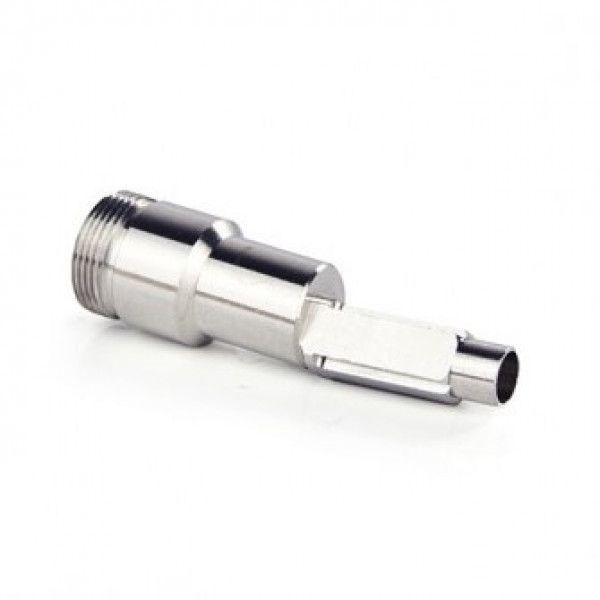

- Сменные насадки для микроскопов и локаторов;
- Программное обеспечение для анализа результатов и составления отчётов.
Грамотно подобранный набор — это не просто удобство, но и экономия средств. Он позволяет сократить время тестирования и повысить точность измерений.
На что обратить внимание при выборе измерительного оборудования
При подборе приборов важно учитывать следующие параметры:
- Диапазон рабочих длин волн;
- Типы разъёмов и поддерживаемые стандарты;
- Автономность и время работы от аккумулятора;
- Устойчивость к пыли, влаге и температурным колебаниям;
- Возможность хранения и экспорта результатов измерений;
- Поддержка русского языка и наличие технической поддержки.
Особое внимание следует уделить совместимости с уже используемыми приборами и интерфейсами подключения. При сомнениях лучше проконсультироваться со специалистами поставщика.
Надёжность измерений — залог стабильной работы сети
Качественное измерительное оборудование — это не просто инструмент, а основа для эффективной эксплуатации и обслуживания телекоммуникационной инфраструктуры. От точности измерений зависит скорость и качество передачи данных, своевременное выявление неисправностей и соответствие проектным требованиям.
Используя современное оборудование и профессиональный подход, можно значительно повысить эффективность работ, сократить количество ошибок и обеспечить бесперебойную работу систем связи, независимо от масштабов проекта.
