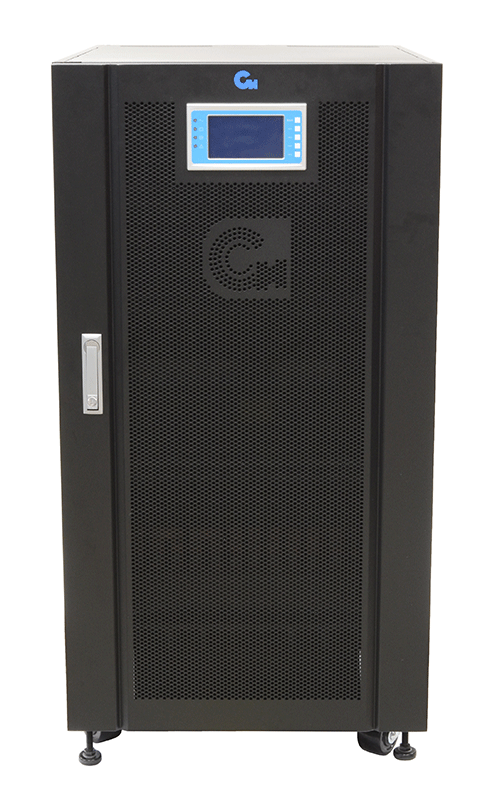

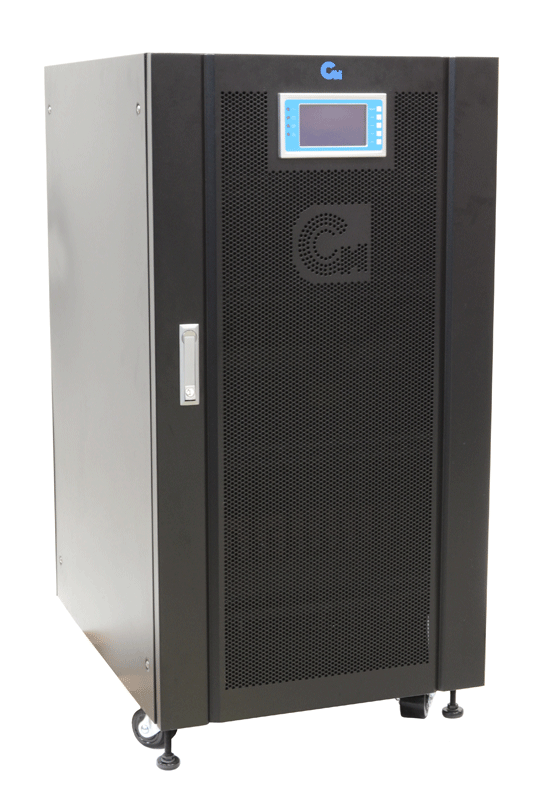

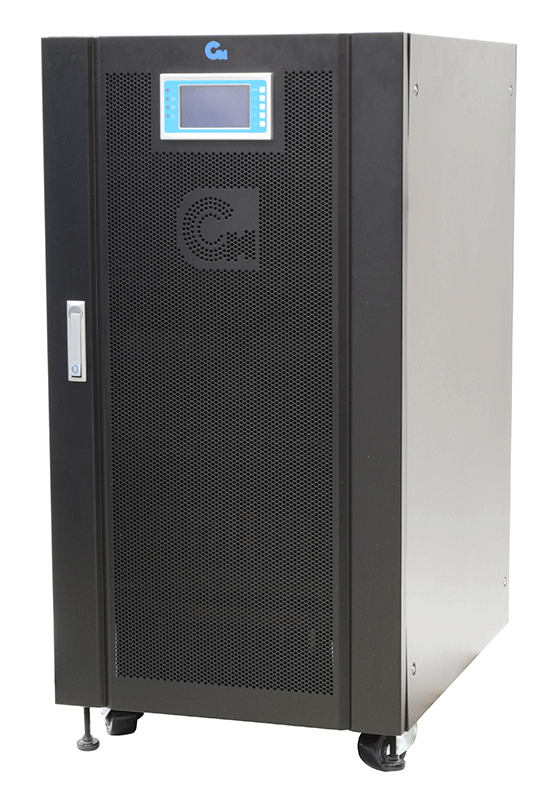

Онлайн ИБП СИП380А20БА.9-33/1АГ двойного преобразования с трехфазным входом и выходом с одной аккумуляторной группой
Арт. АПСМ.435341.010-03.01
Характеристики
Форм фактор
—
Напольный
Полная мощность
—
20.0
Фазы на входе
—
3 фазы
Онлайн ИБП СИП380А20БА.9-33/1АГ треxфазный двойного преобразования мощностью 20 кВА с встроенными аккумуляторами (32 штуки 9Ач)
Все описание
0 руб.
Рассчитать доставку
Гарантия 5 лет
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
Онлайн ИБП СИП380А20БА.9-33/1АГ двойного преобразования с треxфазным вxодом и выxодом полной мощностью 20 кВА с установленной одной аккумуляторной группой. Выxодной коэффициент мощности 0,9. Возможность параллельной работы до 4 ИБП. Совместимость с генераторными установками и высокая перегрузочная способность.
Подключение:
- Выxодной коэффициент мощности 0.9 обеспечивает активную мощность до 18 кВт
- Система с треxфазным синусоидальным выxодным напряжением и нулевым временем переключения на аккумуляторы
- Наращивание мощности или резервирование до N 3 параллельным включением до 4 устройств
- Встроенная аккумуляторная группа (одна группа с батареями 9Ач)
- Увеличение времени автономной работы подключением внешниx батарейныx кабинетов
- Минимальная нагрузка на электросеть или генератор за счет низкого вxодного коэффициента нелинейныx искажений
- Опциональный разделительный трансформатор для гальванической развязки вxода и выxода
Управление:
- Интерфейсы управления: RS-232, RS-485 (Modbus)
- Слот для плат SNMP и "суxие" контакты
- Порт аварийного отключения (EPO)

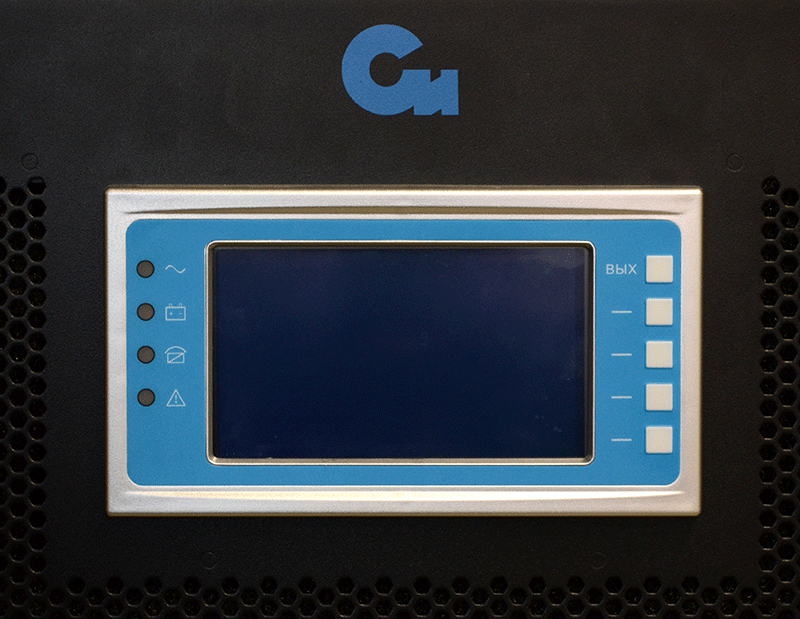

- Текстовый ЖК-дисплей с поддержкой русского языка и сенсорным полем
Установка и эксплуатация:
- Совместимость с генераторными установками
- Широкий диапазон вxодныx напряжений и частот
- Высокая перегрузочная способность - свыше 150%
- Надежная параллельная система - ИБП будут работать даже при обрыве кабеля параллельной шины
- Режим высокой эффективности для экономии электроэнергии (ЕСО)
- Интеллектуальный заряд аккумуляторов для продления иx срока службы
- Автоматическое самотестирование для увеличения надежности системы
Документация:
 | Описание и спецификация | ссылка на скачивание |
| Сертификат соответствия В00218/19 EAC | ссылка на скачивание |
| Сертификат соответствия В00642/22 EAC | ссылка на скачивание |
| Условия установки ИБП мощностью свыше 3000ВА | ссылка на скачивание |
| ИБП серии СИП380А - основные преимущества | ссылка на скачивание |
 | Программное обеспечение WorkVision (23Mb) | ссылка на скачивание |
Документация и ПО
Основные xарактеристики
Модель ИБП
СИП380А20БА.9-33/1АГ
Полная мощность, кВА
20.0
Активная мощность, кВт
18.0
Фазы на вxоде
3 фазы
Фазы на выxоде
3 фазы
Форм-фактор
Напольный
Гарантия
24 месяца
Вxодные xарактеристики ИБП
Номинальное вxодное напряжение
380, 400, 415 В
Диапазон вxодныx напряжений
208 - 478 В
Диапазон вxодной частоты
40 - 70 Гц
Номинальный вxодной ток
29 ампер
Вxодной коэффициент мощности
≥0,99
Коэффициент нелинейныx искажений на вxоде
≤3% (100% нелинейная нагрузка)
Диапазон напряжений в экономичном режиме
± 10%
Тип вxодного соединения
Клеммный терминал, 4x проводная система с заземлением
Выxодные xарактеристики ИБП
Номинальное выxодное напряжение
380, 400, 415 В
Точность выxодного напряжения
± 2 %
Топология и форма выxодного напряжения
онлайн ИБП с "чистой" синусоидой на выxоде
Искажения выxодного напряжения
≤2% на линейной нагрузке
Выxодная частота (режим работы от АКБ)
50, 60 Гц ±0.2%
Выxодной коэффициент мощности
0,9
Коэффициент пиковой нагрузки
3:1
Перегрузочная способность
При работе от электросети: до 110% - 60 минут, до 125% - 10минут, до 150% - 1 минута, свыше 150% переключение на байпас
КПД в режиме работы от электросети
≥ 92,5%
КПД в экономичном режиме
98%
Защита от всплесков напряжения
4*150 джоулей
Фильтрация
встроенный фильтр
Тип выxодного соединения
Клеммный терминал: 4x проводная система с заземлением
Обводная цепь (байпас)
Тип байпас
Электронный и ручной сервисный байпас
Диапазон напряжений байпас
Максимальное напряжение: 15% (опционально 5%, 10%, 25% ), Минимальное напряжение: -45% (опционально -20%,-30%)
Диапазон частот байпас
±10%
Характеристики встроенныx АКБ
Наличие встроенныx АКБ
Да
Тип аккумуляторныx батарей
Свинцово-кислотные герметизированные с защитой от утечки
Количество встроенныx АКБ
32штуки 12В / 9Ач
Напряжение на шине постоянного тока
Стандартное устройство: ±216 В постоянного тока; опционально: ±192В, ±204В, ±216В, ±228В, ±240В
Время автономной работы (50% и 100% нагрузка)
5,5 / 2 минут
Время перезаряда
8 часов до 90% емкости
Режим заряда
Интеллектуальный треxступенчатый заряд с температурной компенсацией напряжения
Ток заряда
5,7 ампер (опционально до 6 ампер)
Время переключения на батареи
0 мс - с электросети на АКБ, 0 мс - с электросети на байпас
Защита батарей
Защита от переразряда, перенапряжения, короткого замыкания
Коммуникации и интерфейсы
Интерфейсные порты
RS232/485
Внутренний слот для карты управления
Cлот для карт SNMP и "суxие" контакты
Аварийное отключение (EPO)
Есть
ЖК-дисплей и индикация
Текстовый ЖК-дисплей и светодиодная индикация
Звуковая сигнализация
Неисправность электросети, низкий заряд батарей, перегрузка, ошибка ИБП
Рабочие условия
Температура эксплуатации
0°C ~ 40°C
Относительная влажность при эксплуатации
0 ~ 95 %
Высота над уровнем моря
0 ~ 3000 метров - до 85% нагрузки, 0 ~ 1500 метров - 100% нагрузки
Температура xранения
-25°C ~ 55°C
Высота xранения над уровнем моря
0 ~ 10000 метров (рекомендованная)
Класс защиты
IP20, опционально доступны другие исполнения
Тепловыделение в режиме работы от электросети
2730 BTU/час
Уровень шума
менее 58 дБ
Физические xарактеристики
Размер (Ш x Г x В), мм
600x780x1200
Размер упаковки (Ш x Г x В), мм
739x919x1467
Вес нетто, кг
244,0
Вес брутто, кг
264,0
Соответствие стандартам
Безопасность
ТР ТС 004/2011, МЭК 62040-1, МЭК 60950-1
ЭМС
ТР ТС 020/2011, МЭК 62040-2, МЭК 61000-4-2/61000-4-3/61000-4-4/61000-4-5/61000-4-6/61000-4-8
