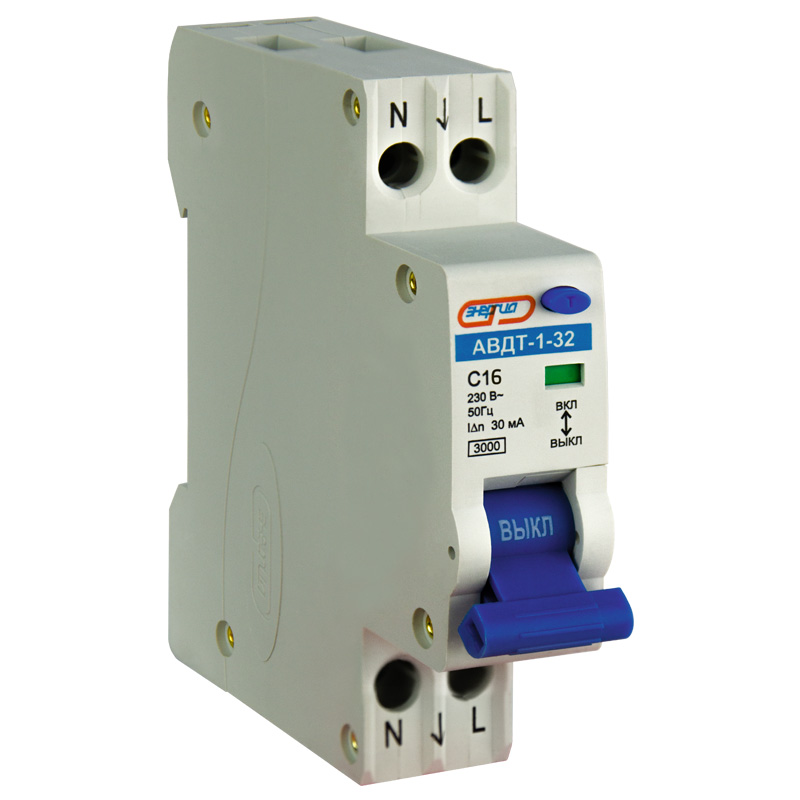

Автоматические выключатели дифференциального тока Энергия АВДТ-1-32
Автоматические выключатели дифференциального тока серии АВДТ-1-32 в одномодульном исполнении (18мм) представляют собой аппарат, сочетающий функции автоматического выключателя с устройством защитного отключения.
Описание
Автоматические выключатели дифференциального тока серии АВДТ-1-32 в одномодульном исполнении (18мм) представляют собой аппарат, сочетающий функции автоматического выключателя с устройством защитного отключения.
Дифференциальный автомат АВДТ-1-32 обеспечивает:
- защиту человека от поражения электрическим током при случайном прикосновении к токоведущим частям электроустановок при повреждениях изоляции;
- предотвращение пожаров из-за протекания токов утечки на землю;
- защиту от перегрузки и короткого замыкания.
Особенности
Аппарат сохраняет работоспособность при пониженном напряжении сети до 50В и обладает высокой механической износостойкостью. Контакты выполнены из безкислородной меди с содержанием серебра. Корпус изготовлен из неподдерживающей горение пластмассы.
Работоспособность дифференциального автомата АВДТ проверяется ежемесячно нажатием кнопки «ТЕСТ» — при ее нажатии устройство должно мгновенно отключиться. Чтобы включить устройство после проверки, необходимо взвести рукоятку выключателя.
Принцип действия
Принцип действия основан на фиксации дифференциального тока, возникающего при утечке на землю. Датчиком наличия тока утечки служит дифференциальный трансформатор тока, сигнал с которого подается на устройство разъединителя главных контактов, который размыкает одновременно как фазовые, так и нулевые контакты.
| Название вариации | Дифференциальный автомат АВДТ-1-32 1P+N 16А (С) 30мА (AC) 3кА 1мод. ЭНЕРГИЯ |
| Артикул | Е0302-0002 |
| Номинальное напряжение AC, В | 230 |
| Частота, Гц | 50 (60) |
| Характеристики отключения (кривая тока) | С |
| Номин. отключающий дифференциальный ток, mA | 30 |
| Номин. условный ток короткого замыкания, кА | 3 |
| Рабочая характеристика при наличии дифференциального тока | AC |
| Номинальный ток, А | 16 |
| Число полюсов | 1P+N |
| Ввод кабеля сечением, мм² | 1 – 16 |
| Износостойкость механическая, не менее | 10<sup><small>5</small></sup> циклов В-О |
| Износостойкость электрическая, не менее | 6000 циклов В-О |
| Степень защиты, IP | 20 |
| Рабочая температура, °С | от –25 до +50 |
| Минимальная партия, шт. | 1 |
| Параметр | Значение |
| Исполнение | неподдерживающий горение корпус из термоустойчивой пластмассы |
| Крепление | на DIN-рейку |
| Срок службы, лет | 10 |
| Гарантийный срок, месяцев | 12 |
