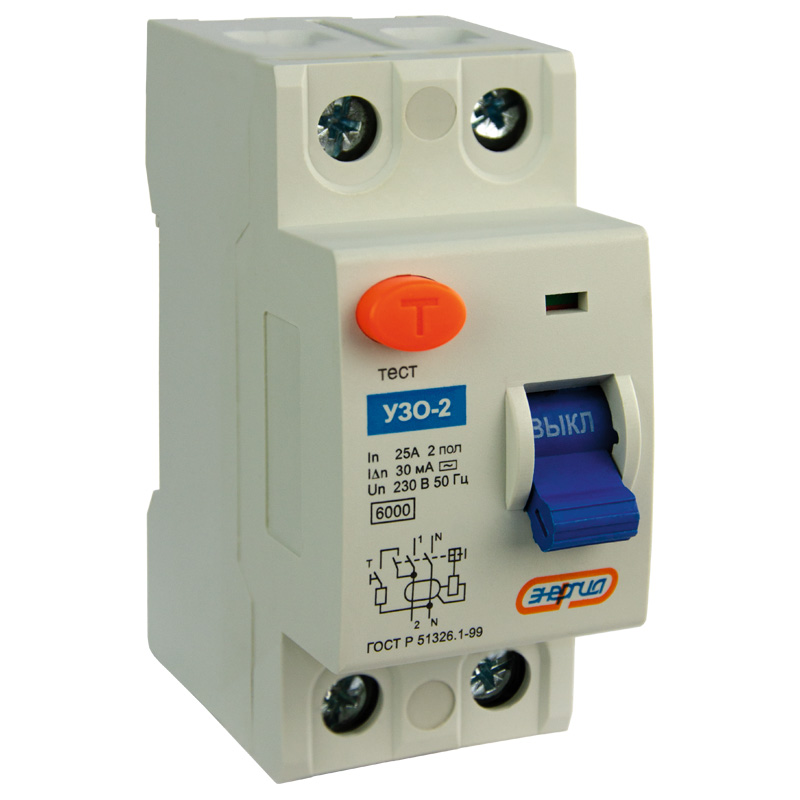

АВДТ-32 (УЗО-2) 1P+N 25A 30мА AC 6кА ЭНЕРГИЯ

Описание

Устройство защитного отключения (УЗО) предназначено для защиты че­ловека от поражения электрическим током при прикосновении к открытой проводке или к эпек­трооборудованию, оказавшемуся под напряжением, и для предотвращения возгорания, возник­шего вследствие длительного протекания токов утечки и развивающихся из них токов короткого замыкания. Для защиты потребителей от токов перегрузки и короткого замыкания УЗО совмещено с автоматическим выключателем в одном корпусе, то есть имеет в своем устройстве тепловой и электромагнитный расцепитель. Устройство защитного откпю­чения не имеет собственного потребления электроэнергии и обладает высокой механической износостойкостью. Монтаж производится на 35мм DIN-peйкy.

Принцип действия

Устройства  защитного  отключения  УЗО  работают  на  основе  фиксации  дифференциального тока,  возникающего  при  его  утечке  на  землю.  Дифференциальный  трансформатор  тока  служит сигнализатором наличия тока утечки, с трансформатора сигнал подается на катушку устройства отключения токового расцепителя, выполненную на основе постоянного магнита. Токовый расцепитель срабатывает вследствие размагничивания катушки. В обычном состоянии магнитное поле удерживает рычаг,  который  под  действием  пружины  готов  оторваться  от  магнита  и  отключить  УЗО. Как только на обмотку подается напряжение, возникает магнитное поле обратного направления, контур размагничивается и пружина возвращает рычаг, который приводит в действие механизм отключения  УЗО.
