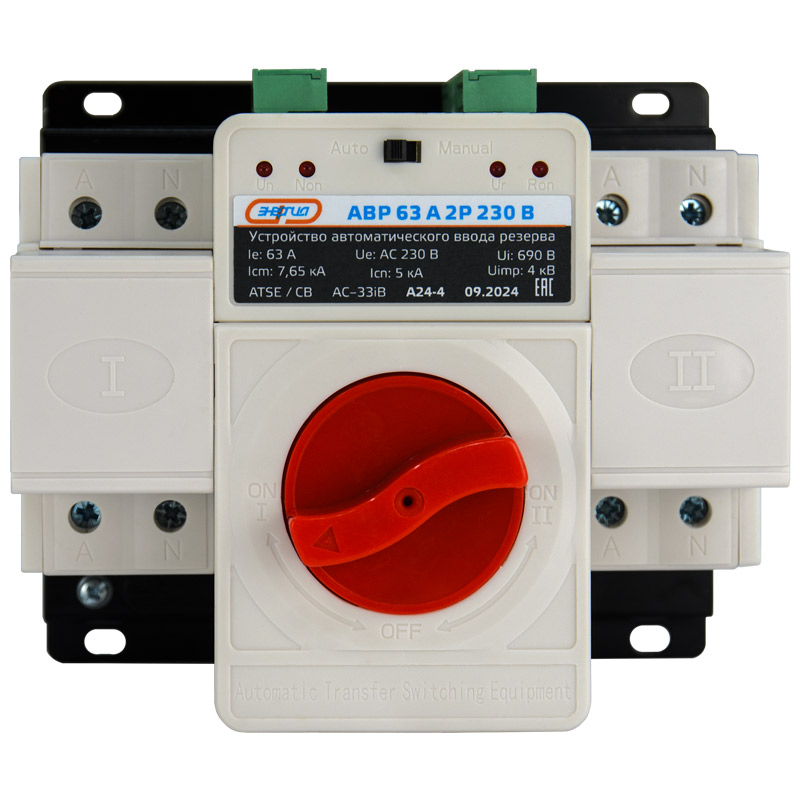

Устройство автоматического ввода резерва Энергия АВР 63А 2Р
Эти приборы надёжно работают в диапазоне входных напряжений от 85% до 110% от номинальных значений. При подключении приборов обращайте особое внимание на клемму N входов и выходов устройств.
Описание
Эти приборы надёжно работают в диапазоне входных напряжений от 85% до 110% от номинальных значений. При подключении приборов обращайте особое внимание на клемму N входов и выходов устройств. У 4-х полюсных приборов нейтральный провод не должен быть общим. Убедитесь, что изделие хорошо заземлено и кабели между устройствами проложены аккуратно, для обеспечения безопасной эксплуатации прибора. Ручное переключение режима работы должно производиться только когда переключатель находится в положении «Manual»!
Устройство автоматического ввода резерва предназначено для автоматического перехода на резервный ввод в сетях переменного тока с частотой 50/60 Гц, номинальным рабочим напряжением ~230 В и ~400 В и номинальным рабочим током до 63 А. Применяется на промышленных, коммерческих и бытовых объектах
Условия эксплуатации
Температура окружающего воздуха: Верхний предел +40 °С, нижний предел –5 °С, средняя температура не выше +35 °С в течение 24 часов.
| Название модели | Устройство автоматического ввода резерва Энергия АВР 63А 2Р |
| Артикул | Е0706-0003 |
| Номинальное напряжение, В | 230 |
| Номинальное напряжение изоляции, В | 690 |
| Импульсное выдерживаемое напряжение, кВ | 4 |
| Частота, Гц | 50/60 |
| Номинальный ток, А | 63 |
| Количество полюсов | 2 |
| Время автоматического переключения, сек. | 4-6 |
| Степень защиты, IP | IP30 |
| Рабочая температура, °С | от -5 до + 40 |
| Параметр | Значение |
| Номинальный ток короткого замыкания, кА | 5 |
| Максимальная отключающая способность, кА | 7,65 |
| Защита | Защита от перегрузки / короткого замыкания |
| Напряжение на клеммах подключения внешних индикаторов | Фазное напряжение сети (~220 В) |
| Ресурс механических переключений | 4500 раз |
| Ресурс электрических переключений | 1500 раз |
| Угол наклона при монтаже, °С | ±23 |
| Исполнение | Стационарное |
