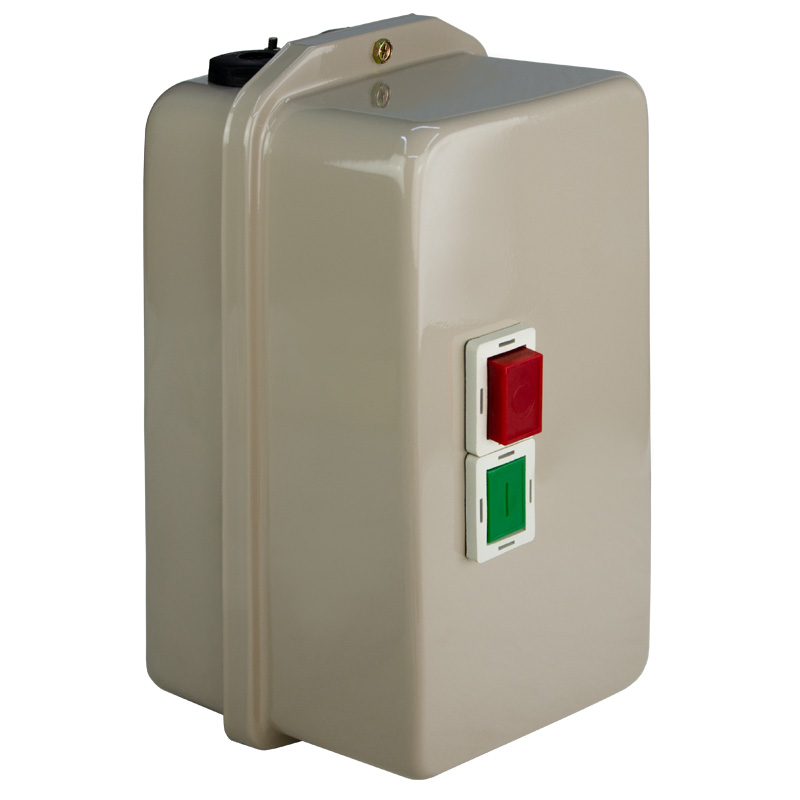

Пускатель магнитный LE1-D40 40А 220AC ЭНЕРГИЯ
Магнитные пускатели серии LE1-D предназначены для дистанционного пуска непосредственным подключением к сети и остановки трехфазных асинхронных электродвигателей с короткозамкнутым ротором, а также для защиты электродвигателей от перегрузок недопустимо...
Описание
Магнитные пускатели серии LE1-D предназначены для дистанционного пуска непосредственным подключением к сети и остановки трехфазных асинхронных электродвигателей с короткозамкнутым ротором, а также для защиты электродвигателей от перегрузок недопустимой продолжительности и сверхтоков, возникающих при обрыве одной из фаз.
Особенности
При нормальном режиме работы магнитный пускатель допускает 3-5 (иногда до 10) млн. циклов включение-выключение.
Магнитный пускатель может работать с частотой 15-1200вкл/ч, а магнитный пускатель малой мощности - с частотой до 3000вкл/ч.
Принцип действия
При воздействии на конопку «Пуск», подается напряжение на управляющую катушку пускателя, протекающий ток создает магнитное поле, подвижная часть магнитной системы притягивается к неподвижной. Подвижные контакты перемещаются и замыкаются с неподвижными, соединяя силовую цепь.
При снятии напряжения с катушки под действием пружины подвижная часть магнитной ситемы отходит от неподвижной, размыкая контакты, разрывая силовую цепь и коммутируя вспомогательную.
В случае использования теплового реле, осуществляется защита от длительных перегрузок и коротких замыканий. Нажатием на кнопку «Стоп» осуществляется ручное управление контактором (выключение).
| Название модели | Пускатель магнитный LE1-D40 40А 220AC ЭНЕРГИЯ |
| Артикул | Е0807-0006 |
| Номинальное напряжение АС, В | 230, 400 |
| Частота, Гц | 50 |
| Напряжение катушки AC, В | 220 |
| Номинальный ток (AC3), А | 40 |
| Номинальный ток (АС1), А | 60 |
| Номинальная мощность (АС3), кВт | 18.5 |
| Комбинация контактов | 1НЗ+1НО |
| Термореле | LR2-D2355 |
| Механическая износостойкость, циклов, не менее | 1*10<sup><small>7</small></sup> |
| Электрическая износостойкость циклов, не менее | 2*10⁶ |
| Степень защиты, IP | 65 |
| Рабочая температура ⁰С | от -25 до +50 |
| Минимальная партия, шт. | 1 |
