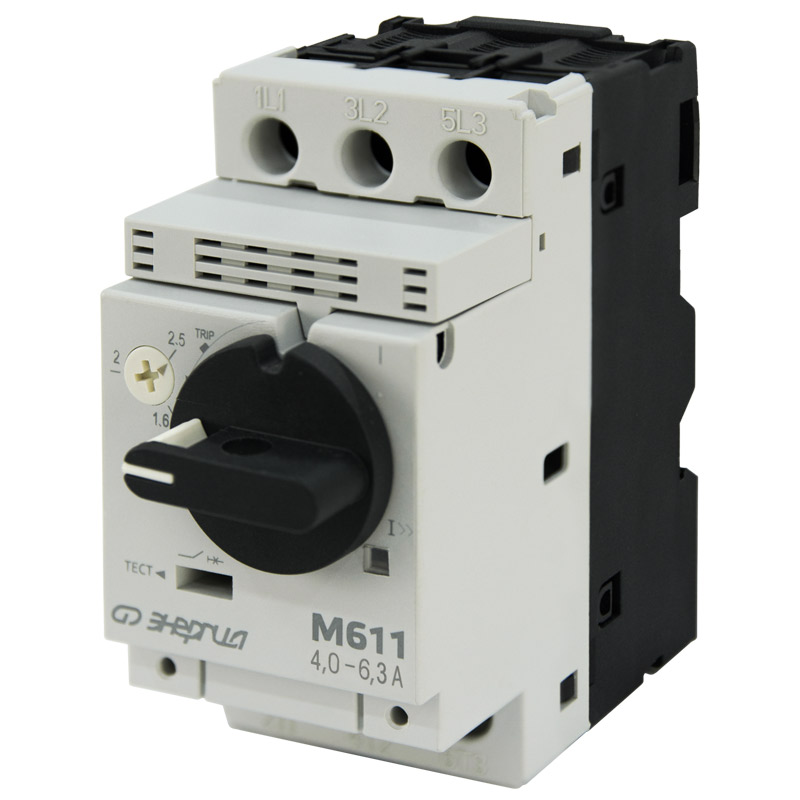

Автомат защиты двигателя M611 4,0-6,3А Энергия
Внимание! Опасность поражения электрическим током! Не прикасайтесь к клеммам питания. Не вскрывайте кожух, не убедившись в отсутствии на клеммах напряжения питания.
Описание
Внимание! Опасность поражения электрическим током! Не прикасайтесь к клеммам питания. Не вскрывайте кожух, не убедившись в отсутствии на клеммах напряжения питания.
Подключение может производиться только квалифицированным персоналом, имеющим допуск на работу с электрическим оборудованием до 660 В.
С периодичностью 6–8 недель после установки производить проверку надежности затягиванияи дополнительное протягивание, при необходимости, всех электрических резьбовых зажимов внешних подключений.
Техническое обслуживание и ремонт должны производиться квалифицированным персоналом на специализированных предприятиях. Установка и эксплуатация изделия допускаются только после изучения данного руководства по эксплуатации.
Особое внимание следует уделить разделу: «Обеспечение требований безопасности».
Особенности
Автоматические выключатели защиты двигателя серии М611 с термомагнитным расцепителем предназначены для коммутаций цепей переменного тока напряжением до 660 В частотой 50 Гц, а также для управления и защиты трехфазных асинхронных двигателей от перегрузки, обрыва фазы, короткого замыкания.
М611 также может служить для защиты электродвигателей от пониженного напряжения. Предназначен для установки в распределительных щитах.
| Название модели | Автомат защиты двигателя M611 4,0-6,3А Энергия |
| Артикул | Е0703-0009 |
| Номинальное напряжение AC, В | 660 |
| Частота, Гц | 50 |
| Номинальный ток, А | 6,3 |
| Диапазон регулирования срабатывания теплового расцепителя, А | 4,0-6,3 |
| Уставка электромагнитного расцепителя, А | 78,0 |
| Номинальная мощность управляемого электродвигателя в категории применения AC–3, кВт | 1,1 (230 В); 2,2 (400 В); 4,0 (660 В) |
| Номинальное напряжение изоляции, В | 690 |
| Износостойкость механическая/ электрическая, циклов В–О, не менее | 1x10⁶ / 1,5х10⁵ |
| Максимальное усилие затяжки винтов клемм, Нм | 1,7 |
| Параметр | Значение |
