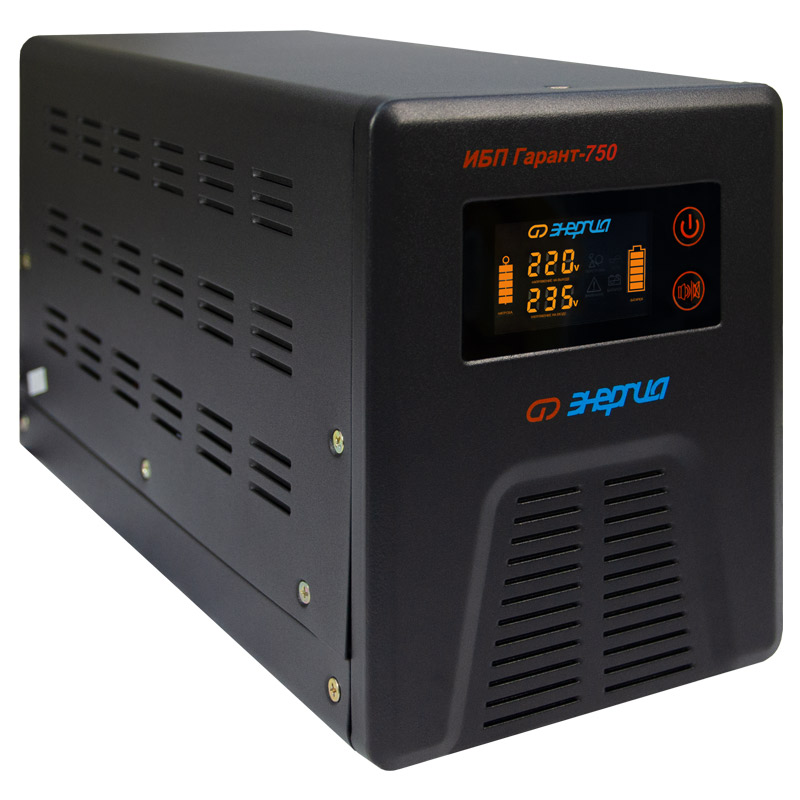

ИБП Энергия Гарант 750
Инверторные преобразователи постоянного напряжение в переменное со встроенным релейным однофазным стабилизатором напряжения серии ИБП Гарант – это устройства, способные обеспечить электроприборам не только стабильное напряжение, но и бесперебойное и д...
Описание
Инверторные преобразователи постоянного напряжение в переменное со встроенным релейным однофазным стабилизатором напряжения серии ИБП Гарант – это устройства, способные обеспечить электроприборам не только стабильное напряжение, но и бесперебойное и даже более качественное электроснабжение потребителей в случаях полного отключения питания. Так как точность выходного напряжения при работе от АКБ 220±3%, и на выходе чистая синусоида.
Инверторы «Энергия» серии ИБП Гарант заряжают аккумулятор в момент присутствия сети. При полном пропадании питания прибор находится в режиме преобразователя постоянного сигнала в переменный (инверторный режим). Он преобразует постоянное напряжение аккумуляторной батареи в переменное напряжение 220 Вольт, которое подается к потребителям.
При появлении напряжения в сети происходит переключение прибора из инверторного режима в режим стабилизации. Он начинает работать как стабилизатор напряжения релейного типа с диапазоном входных напряжений 155-275 Вольт и с точностью 220±10%. Одновременно с этим происходит зарядка аккумуляторной батареи.
В инверторном режиме прибор потребляет энергию подключенного к нему аккумулятора.
Инверторы «Энергия» серии ИБП Гарант подключаются к внешнему аккумулятору. Используется 12 и 24 вольтовые аккумуляторной батареи, в зависимости от модели ИБП. Использование внешнего аккумулятора дает ощутимые преимущества по сравнению со встроенным:
- нет необходимости обращаться в сервисный центр по поводу замены старого аккумулятора на новый.
- есть возможность подобрать именно тот аккумулятор, который подходит для конкретного потребителя, можно собрать батарею аккумуляторов для достижения желаемой емкости.
- сам инвертор портативен, удобен для транспортировки и выполнен в напольном исполнении.
Передняя панель прибора снабжена элегантным LED дисплеем, информирующим о параметрах электросети, степени разряда АКБ, уровне нагрузки, перегрузках. Звуковой сигнал оповещает о включении/отключении прибора, о работе в инверторном режиме, о внештатных ситуациях в сети.
Особенности
- Возможность работы при отрицательных температурах (можно устанавливать в неотапливаемых помещениях)
- Защита от перегрева трансформатора и принудительное охлаждение
- Звуковая индикация режимов работы с возможностью отключения
- Подключение внешних АКБ, простая замена.
Преимущества
- Встроенный стабилизатор напряжения с точностью 10%
- Обеспечение автономного электропитания
- Форма выходного сигнала в инверторном режиме – чистая синусоида
- Сетевой фильтр для защиты от помех в сети
- Удобный интерфейс с LED-дисплеем
- Малые габариты и вес
Виды защит
- Защита от перепадов напряжения
- Защита от аномальных значений сетевого напряжения
- Защита от перегрева
- Защита от перегрузки по току и короткого замыкания
- Защита от неправильной полярности подключения
- Защита от перезаряда АКБ
- Защита от полного разряда АКБ
Условия эксплуатации
Для корректной работы Источника Бесперебойного Питания необходимо, чтобы аккумуляторные батареи, присоединённые к нему (параллельно или последовательно), имели одинаковую степень заряда (разряда).
Для соблюдения этого требования мы рекомендуем использовать АКБ одинаковой модели, ёмкости и из одной партии (один и тот же датакод).
| Название модели | ИБП Энергия Гарант 750 |
| Артикул | Е0201-0039 |
| Максимальная мощность, ВА/Вт | 750/450 |
| Напряжение батареи аккумулятора, В | 12 |
| Тип ИБП | линейно-интерактивный |
| Диапазон рабочего напряжения, В | 155-275 |
| Напряжение (выход) от сети | 220±10% |
| Напряжение (выход) от батареи | 220±3% |
| Время переключения режимов | ≤6 мс |
| Форма сигнала на выходе | чистая синусоида от АКБ |
| Тип батарей | внешние AGM 1 шт. 12В |
| Способ подключения. Входная цепь | сетевой шнур с вилкой «Schuko» |
| Способ подключения. Выходная цепь | розетка «Schuko» 2 шт. |
| Способ подключения АКБ | клеммы M6 или M8 под кольцевой наконечник |
| Рекомендуемая ёмкость подключаемых АКБ, Ач | от 30 до 130 |
| Допустимая ёмкость подключаемых АКБ, Ач | от 30 до 260 |
| Параметр | Значение |
| Число фаз | 1 |
| Порог защиты от перегрузки по мощности (откл 30с), % | 110≤Р≤120 |
| Порог защиты от перегрузки по мощности в инверторном режиме (откл 2с), % | ≤120 |
| Порог защиты от перегрузки в инверторном режиме (мгновенное отключение), % | ≥260 |
| Порог защиты от перегрузки в режиме стабилизации термозащита (ºС) | ≥120 |
| Коэффициент полезного действия, % | 98 |
| Принцип работы инвертора | ШИМ преобразователь DC/AC с ЦПУ и выходным силовым изолированным трансформатором 50Гц |
| Принцип работы стабилизатора напряжения | Автотрансформаторный релейный коммутационный |
| Принцип работы зарядного модуля | ШИМ преобразователь DC/AC |
| Принцип работы ЦПУ | Центральное процессорное устройство управления режимами работы и индикацией |
| Способ охлаждения | Воздушное конвекционное и принудительное |
| Время зарядки, час | 8~15 час 90% ёмкости |
| Способ установки | Напольный |
| Условия эксплуатации | Температура эксплуатации, ºС: -5…+40температура хранения, ºС: -30…+40 |
| Сроки службы и хранения | Назначенный срок службы изделия – 10 лет |
| Гарантии изготовителя | Гарантийный срок эксплуатации изделия устанавливается в размере 12-ти календарных месяцев со дня продажи. |
| Степень защиты от внешних воздействий по ГОСТ 14254-96 | IP20 |
| Встроенные средства защиты от косвенного прикосновения | Заземлитель |
| Внешние средства защиты от косвенного прикосновения | Обязательные средства защиты от косвенного прикосновения во входной цепи инвертора – УЗО (АВДТ) на дифференциальный ток 30мАРекомендуемые средства защиты от косвенного прикосновения в выходной цепи инвертора – разъемы с УЗО (АВДТ) на дифференциальный ток 30мА |
| Функции защиты | Защита от повышенного напряжения с переходом на резервное питание от батареи: Uвх. ≥ 275ВЗащита от пониженного напряжения с переходом на резервное питание от батареи: Uвх. ≤ 140ВЗащита от перегрева трансформатора аварийная, откл. при T ≥ 120 °С Защита батарей аккумуляторовСистема автоматического определения реальной емкости батареи: от неправильной полярности подключения (плавкий предохранитель и защитное реле), перезаряда, глубокого разряда, короткого замыканияЗащита от перегрузки по току: автоматический выключатель и электронная защита |
| Материал корпуса | Металл |
