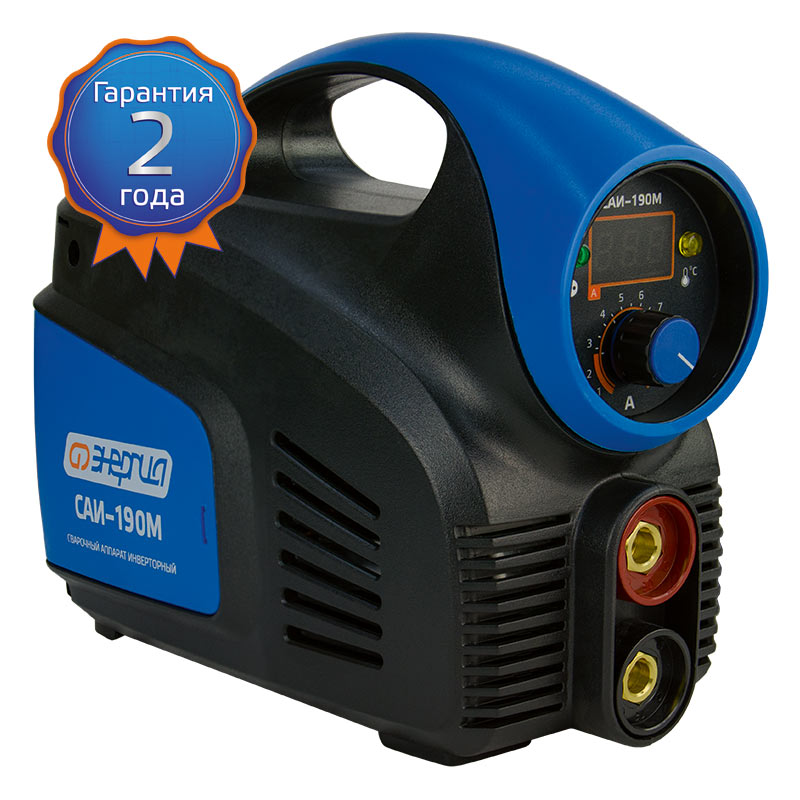

Сварочный аппарат Энергия САИ 190-М

Описание

Сварочные аппараты инверторные «Энергия САИ - М» предназначены для ручной сварки электродами постоянным током. В основу работы прибора заложены современные технологии, обеспечивающие стабильное горение сварочной дуги, ее легкий поджиг, а также целый ряд других преимуществ.

Принцип работы изделия основан на преобразовании напряжения и обычного переменного тока (частота 50 Гц, напряжение сети 220В) до значений, необходимых для возникновения и поддержания сварочной электродуги.
Ток и напряжение четко контролируются. Это позволяет плавно регулировать их уровни и выполнять широкий диапазон сварочных работ для соединения деталей даже из самых тугоплавких металлов и сплавов.

Преимущества

• Транзисторы IGBT;
• Функция «ANTI STICK» (анти залипание);
• Функция «HOT START» (горячий старт);
• Функция «ARC FORCE» (форсаж дуги);
• Малый вес и портативность.

Виды защит

• Защита от перегрева;
• Защита от перегрузки;

Принцип действия

При работе Аппарата напряжение питания выпрямляется и поступает на инвертор, формирующий напряжение переменного тока повышенной частоты. Напряжение переменного тока повышенной частоты поступает на первичную обмотку разделительного
трансформатора. Напряжение, снимаемое с вторичной обмотки разделительного трансформатора, подаётся на выходной сварочный выпрямитель. Выпрямленное выходным сварочным выпрямителем напряжение поступает на клеммы подключения сварочных кабелей и используется для питания сварочной электрической дуги при электродуговой сварке. Параметры инвертора и разделительного трансформатора обеспечивают на клеммах подключения сварочных кабелей напряжения, необходимые для зажигания и поддержания сварочной дуги. Сила тока сварочной дуги определяется положением регулятора на корпусе Аппарата через воздействие на систему управления инвертором. Разделительный трансформатор обеспечивает гальваническую развязку между цепями питания и сварочной цепью.
