Коммутаторы 3 уровня в 19" стойку Серия SEWM3G28SK/SEWM328GK
- до 28 гигабитных портов (модель SEWM3G28SK)
- до 24 портов 100 Мбит/с и до 4 гигабитных портов (модель SEWM328GK)
- Поддрежка резервирования PRP/HSR (IEC62439-3-4/PRP; IEC62439-3-5/HSR)
- Поддержка RIPv1/v2, OSPFv2, BGPv4
- Технология резервирования Sy2-Ring/Sy2-Ring+, а также VRRP
- Резервированное питание: 24DC, 48DC, 220AC/DC
- Широкий диапазон рабочих температур: от -40°C до +85°C
- Cоответствует IEC 61850-3, IEEE 1613 и EN50121-4

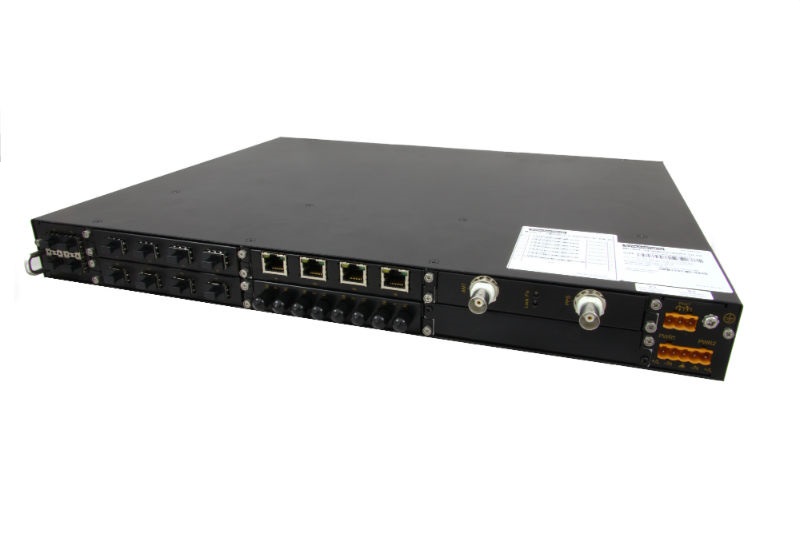

Серия Symanitron SEWM3G28SK / SEWM328GK — промышленные управляемые модульные коммутаторы 3 уровня в 19-дюймовом исполнении. Оборудование предназначено для ответственных узлов связи, магистральных и распределительных сетей, объектов энергетики, промышленной автоматизации, транспорта и АСУ ТП.
Серия GKT построена как гибкая модульная платформа «всё в одном»: разные модификации поддерживают до 28 гигабитных медных или оптических портов, до 24 портов 100 Мбит/с и установку модулей расширения. Конструкция 1U для 19-дюймовой стойки удобна для центральных шкафов связи, серверных, диспетчерских пунктов и узлов агрегации.
Коммутаторы поддерживают функции L2 и L3: VLAN, PVLAN, QoS, Multicast, IGMP Snooping, GMRP, VRRP, RIP, OSPF, BGP, LACP, STP/RSTP/MSTP, PRP/HSR, Sy2-Ring и Sy2-RP. Для задач синхронизации доступны ITU-T G.8261/G.8262, что важно для энергетики, телемеханики и промышленной связи.
Для управления и мониторинга доступны Console, Web, Telnet, HTTPS, SSH, SNMPv1/v2/v3, RMON, LLDP, Syslog, FTP/TFTP и Symanitron NMS. В зависимости от исполнения серия может использоваться не только как промышленный Ethernet-коммутатор, но и как платформа для последовательных интерфейсов RS-232/422/485.
Оборудование рассчитано на эксплуатацию в тяжёлых промышленных условиях: резервированное питание 24VDC, 48VDC или 220VAC/DC, рабочая температура от −40 до +85 °C, монтаж в 19-дюймовую стойку, MTBF до сотен тысяч часов. Серия рассчитана на применение в промышленных и энергетических сетях, где важны отказоустойчивость, удалённое администрирование и стабильная работа сетевой инфраструктуры.
Порты |
Оптические или медные порты 100 Мбит/с - до 24 Оптические или медные гигабитные порты -до 28 (SEWM3G28SKT)
до 4 (SEWM328GKT)
|
Производительность
| Стандарты | IEEE 802.3i, IEEE 802.3u, IEEE 802.3ab, IEEE 802.3ad, IEEE 802.3z, IEEE 802.3x, IEEE 802.1p, IEEE 802.1Q, IEEE802.3w, IEEE 802.1s, IEEE802.1X, ITU-T.G.8261/G.8262 |
| Протоколы |
Sy2-Ring, Sy2-Ring+, MSTP, Sy2-RP, VRRP; IGMP, IGMP Snooping, GMRP, DVMRP; PRP/HSR (IEC62439-3-4/PRP; IEC62439-3-5/HSR) |
| Пропускная способность устройства | 41.7 Mpps (SEWM3G28SKT), 9.5 Mpps (SEWM328GKT) |
Питание
| Напряжение питания | Резервированное: 24VDC (18-36VDC), 48VDC (36-72VDC), 220VAC/DC (85-264VAC/77-370VDC) |
| Потребляемая мощность | менее 40 Вт |
Механические характеристики
| Крепление | 19” стойка |
| Вес | 10 кг |
| Размеры (Ш х Г х В) |
482.6 x 44 x 359.7 мм |
| Рабочая температура | от -40 до +85С |
| Температура хранения | -40 до +85C |
| Влажность |
от 5 до 95% (без конденсата) |
| MTBF | 368000 часов |
| Гарантия | 5 лет |
Документация
Шасси - Модуль 1U - Модули 0,5U (6 шт.) - Питание 1 - Питание 2
Шасси
| SEWM328GK | до 4 гигабитных портов и до 24 портов 100 Мбит/с |
| SEWM3G28SK | до 28 гигабитных портов |
Модули 1U
| XX | отсутствие модуля 1U |
| 4GSFPUD | 4 гигабитных SFP-порта с функцией DDM |
| 4GTU | 4 порта 10/100/1000Base-TX RJ45 |
Модули 0,5U
| XX | отсутствие модуля 0.5U |
| 4GSFPD | 4 100/1000Base-X SFP-порта с функцией DDM (только для SEWM2G28SKT) |
| 4SFPD | 4 100M SFP-порта с функцией DDM |
| 4GT | 4 порта 10/100/1000Base-TX RJ45 (только для SEWM2G28SKT) |
| 4TX | 4 порта 10/100Base-TX RJ45 |
| 4SCS40 | 4 порта 100Base-FX, одномод, 1310 нм, 40 км, разъем SC |
| 4SCM5 | 4 порта 100Base-FX, многомод, 1310 нм, 5 км, разъем SC |
| CSGPS | Модуль GPS синхронизации, конвертация GPS сигнала в PTP, один входящий GPS порт, один исходящий PPS |
| PRP/HSR |
2 порта 100/1000Base-T RJ45 |
| PRP/HSR-GSFP |
2 порта 100/1000Base-X SFP |
Питание 1 и 2
| XX | отсутствие питания (только для второго питания) |
| 24 | 24VDC (18-36VDC) |
| 48 | 48VDC (36-72VDC) |
| HI | 85-264VAC/77-370VDC |
Съемные блоки питания
| S | Блоки питания с возможностью горячей замены |
Пример сконфигурированного коммутатора:
SEWM3G28SK-4GSFPU-2GSFP2GT-4GT-4GT-4GT-4GT-4GT-HI-48-S
Характеристики сконфигурированного коммутатора:
- 6 гигабитных SFP-портов
- 22 порта 10/100/1000Base-TX RJ45
- один блок питания 85-264VAC/77-370VDC, один блок питания 48VDC (36-72VDC). Возможность горячей замены
