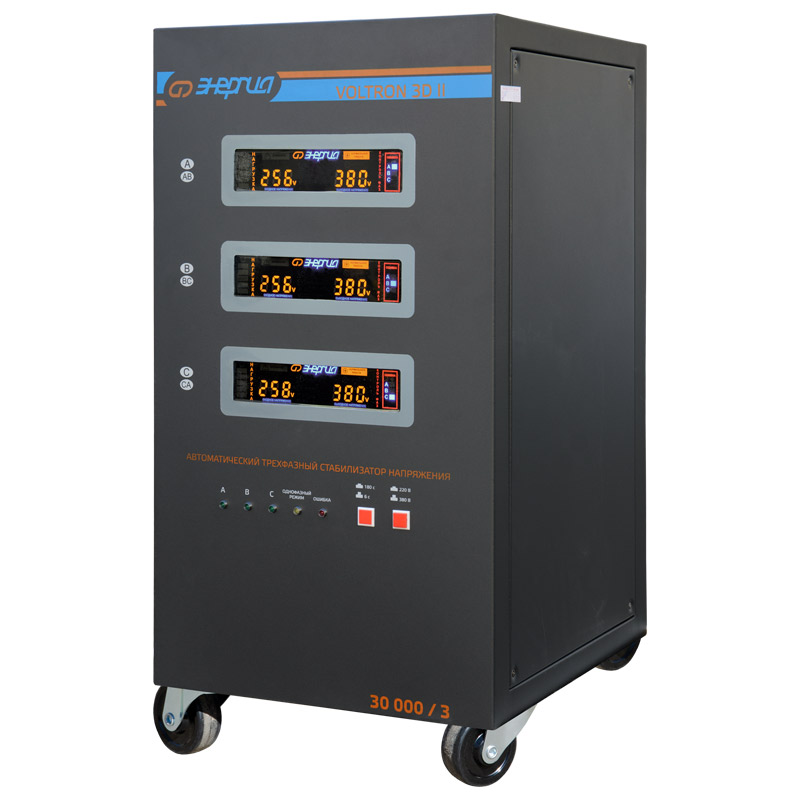

Стабилизатор напряжения Энергия Voltron 3D II 30000
Точность: ± 3 %.
Описание
Стабилизатор предназначен для поддержания величин фазных и линейных напряжений в трехфазной сети в пределах 3 % допуска в цепях электроснабжения потребителей промышленного и аналогичного назначения в сухих помещениях без источников пыли, химически активных веществ и взрывоопасных газов. Использование стабилизатора в средах с повышенной опасностью запрещено.
Стабилизатор относится к классу автотрансформаторных щёточных стабилизаторов со электромеханическим регулированием напряжения с помощью сервомотора и электронной системой управления. Выходное напряжение стабилизатора поддерживается в диапазоне 220 / 380 В ± 3 %.
Продукция сертифицирована и соответствует требованиям технического регламента Таможенного союза ТР ТС 004/2011 «О безопасности низковольтного оборудования»; ТР ТС 020/2011 «Электромагнитная совместимость технических средств».
Суммарная мощность подключаемых приборов (мощность нагрузки, измеренная в ВА) может быть равна номинальной мощности стабилизатора при напряжении в сети в диапазоне от 190 / 338 В до 255 / 433 В. Если напряжение в сети становится ниже 190 / 338 В или выше 255 / 433 В, максимально возможную мощность нагрузки можно определить по графику зависимости выходной мощности от входного напряжения в паспорте стабилизатора.
Особенности
В обновлённой линейке трёхфазных стабилизаторов напряжения Энергия VOLTRON 3D II возможен выбор работы стабилизатора либо в трёхфазном режиме работы (для 3–фазных потребителей), либо в 1-фазном режиме работы.
В однофазном режиме работы при пропадании одной из фаз, остальные фазы не отключаются.
Реализован режим «байпас». Режим «байпас» может быть включён при любой работе, одно- или трёхфазной.
Добавлены информационные дисплеи для каждой из фаз. Благодаря этому показатели работы стабилизатора по каждой из фаз можно посмотреть без переключения дисплея.
Виды защит
- от пониженного/повышенного напряжения;
- защита от перегрева трансформатора;
- защита от перегрузки по току;
- защита от перегрузки на пониженном напряжении;
- задержка включения нагрузки;
- защита от перекоса и пропадания фаз;
- защита от короткого замыкания.
| Название модели | Стабилизатор напряжения Энергия Voltron 3D II 30000 |
| Артикул | Е0101-0253 |
| Максимальная мощность, ВА | 30 000 |
| Максимальный входной ток, А | 52,6 |
| Диапазон входного фазного | линейного напряжения, В | 150 – 250 | 260 – 430 |
| Номинальное выходное фазное | линейное напряжение, В | 220 | 380 |
| Точность стабилизации | ± 3 % |
| Диапазон выходного фазного | линейного напряжения, В | 213 – 227 | 368 – 391 |
| Скорость регулирования, не менее, (В/с) | 20 |
| Напряжение отключения при повышении входного фазного | линейного напряжения, В | 275 | 476 |
| Напряжение отключения при понижении входного фазного | линейного напряжения, В | 110 | 190 |
| Температура отключения при перегреве трансформатора, °С. | 120 |
| Защита от перегрузки по току | Автоматический выключатель |
| Защита от перегрузки на пониженном напряжении | Автоматический выключатель |
| Защита от короткого замыкания | Автоматический выключатель |
| Защита от перекоса и пропадания фаз | Реле контроля фаз |
| Время задержки включения, с | 6 или 180 |
| Входная цепь | Клеммная колодка |
| Выходная цепь | Клеммная колодка |
| Автоматический выключатель БАЙПАС | Включение и защита обходной цепи |
| Параметр | Значение |
| Номинальное выходное напряжение, В | 213–227В | 368–391В (220|380±3%) |
| Число фаз | 3 |
| Номинальная частота переменного тока, Гц | 50 |
| Допустимая длительная перегрузка (до 20 мин), % | ≤110 |
| Допустимая кратковременная перегрузка (до 2 мин), % | ≤150 |
| Способ охлаждения | Автоматический вентилятор включается при 65 °С |
| Относительная влажность, % | 10–90 (при 35 °С) |
| Коэффициент полезного действия, % | 98 |
| LED дисплей, отображение | Входное и выходное напряжение, защита, наличие входного и выходного напряжения, задержка |
| Тип защитного заземления по ПУЭ | CE (LVO+EMC) |
| Встроенные средства защиты от косвенного прикосновения | Заземлитель |
| Обязательные внешние средства защиты от косвенного прикосновения | УЗО (АВДТ) на дифференциальный ток 30 мА во входной цепи |
| Рекомендуемые внешние средства защиты от косвенного прикосновения | Разъёмы с УЗО (АВДТ) на дифференциальный ток 30 мА в выходной цепи |
| Режим работы | Непрерывный |
| Принцип работы | Электро-механический, сервоприводный |
| Степень защиты от внешних воздействий по ГОСТ 14254–96 | IP20 |
| Температура эксплуатации, °С | -5...+40 |
