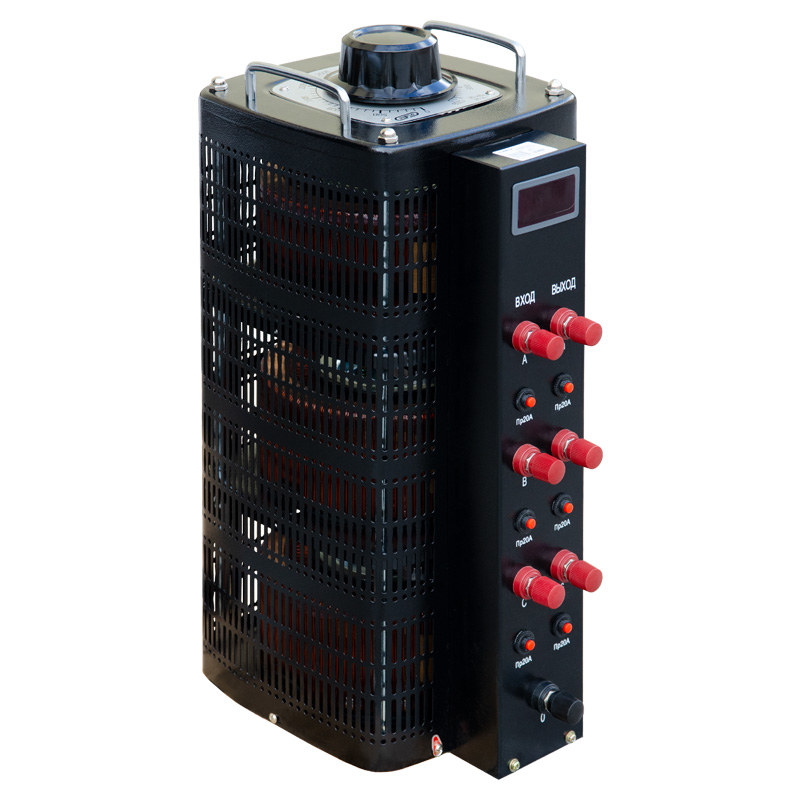

ЛАТР Энергия Black Series трехфазный TSGC2-20
Описание
Лабораторный автотрансформатор (ЛАТР) серии TDGC, TSGC предназначен для плавного регулирования фазного напряжения от 0 до 300В под нагрузкой без разрыва цепи в трехфазной сети 380В 50Гц.
ВНИМАНИЕ! Перед использованием изделия внимательно ознакомьтесь с данным руководством по эксплуатации. Предприятие-изготовитель гарантирует стабильную работу изделия при условии соблюдения всех требований, указанных в данной инструкции.
ВНИМАНИЕ! В вязи с тем, что прибор имеет широкую область применения, пользователь обязан самостоятельно провести оценку применимости ЛАТРа к выполнению необходимых задач.
Эксплуатация изделия допускается только квалифицированными специалистами. Не используйте ЛАТР для стабилизации напряжения, а также электропитания любых приборов бытового назначения. Для этих целей требуется другое оборудование.
Регулирование напряжения в широких пределах при определенной мощности нагрузки обеспечивается изменением коэффициента трансформации. Изменение коэффициента трансформации происходит за счет перемещения контакта подключения нагрузки по обмотке трансформатора.
Автотрансформатор выполнен на тороидальном магнитопроводе с навитой на нем медной обмоткой, имеющей открытую (неизолированную) дорожку, обеспечивающую электрический контакт нагрузки с обмоткой при помощи скользящего контакта - угольной щетки.
При перемещении щетки по обмотке трансформатора изменяется коэффициент трансформации и, как следствие, действующее значение выходного напряжения. При коэффициенте трансформации равном 1, вся электрическая энергия передается в нагрузку гальванически.
Преимущества
- Легкость и простота в эксплуатации
- Наличие защиты от перегрузки и коротких замыканий
- Цифровая индикация величины выходного напряжения
Применение
- на производствах, где требуется регулирование напряжение
- как дополнительное устройство к транзисторным самописцам, станкам
- в научных лабораториях
- на производствах, занимающихся проектированием и наладкой ТВ и другой бытовой техники
- при испытаниях плавких предохранителей, регулировании реле, автоматов, ограничителей тока и др.
- в нефтяной промышленности
- во всех случаях, где требуется нестандартное напряжение.
Условия эксплуатации
- окружающая среда невзрывоопасная, не содержащая токопроводящей и абразивной пыли, агрессивных паров и газов в концентрации, разрушающей металлы и изоляцию
- атмосферное давление от 86 до 106,5 кПа
- диапазон температуры окружающей среды от 0ºС до +40ºС
- относительная влажность - не более 80%
| Название модели | ЛАТР Энергия Black Series трехфазный TSGC2-20 |
| Артикул | Е0102-0204 |
| Число фаз | 3 |
| Номинальное входное напряжение, В | 220 (380)±5% |
| Частота сети, Гц | 50 (60) |
| Выходное напряжение, В | 0~300 (0~520) |
| Форма выходного сигнала | синусоида |
| Максимальная мощность, кВа | 20 |
| Максимальный входной ток, А | 20 |
| Максимальный выходной ток, А | 20 |
| Защита по току | Автоматический предохранитель |
| Параметр | Значение |
| Сроки службы и хранения | Назначенный срок службы изделия не менее 10 лет. |
| Гарантии изготовителя | Гарантийный срок эксплуатации изделия устанавливается в размере 12-ти календарных месяцев со дня продажи. |
| Степень защиты от внешних воздействий по ГОСТ 14254-96 | IP20 |
